珠海誠鋒電子科技有限公司 Zhuhai Chengfeng Electronic Technology Co., Ltd. www.klat.com.cn |
【公司簡介】 |
珠海誠鋒電子科技有限公司2015年成立,是一家集自主研發、生產、銷售為一體的半導體視覺外觀檢測設備高新技術企業,2022年被評為廣東省專精特新企業。 誠鋒科技專注于晶圓過程檢及先進封裝領域視覺瑕疵檢測設備的研發與應用,核心創始成員源于全球頂 級半導體公司的光學和視覺算法研發團隊,深耕光學設計和視覺算法領域超過20年,產品擁有完全自主知識產權。基于在該領域有深厚的光學光路設計及獨特的場景化檢測算法積累,我們專門針對晶圓制造特定細分領域設計了多種光路方案,挑戰全球頭部技術。目前,已經落地在硅光晶圓、光通信透鏡、化合物半導體、數字類晶圓等多種領域。 誠鋒科技,持續創新,用創新驅動價值增長,以品質提升品牌價值,致力于解決國內半導體視覺檢測“卡脖子”的難題,實現國產化替代,成為高端視覺檢測設備領跑者!
|
【本屆參展亮點】 |
1、納米級有圖形晶圓檢測設備,檢測精度:170nm; 2、先進封裝六面檢技術。 |
【參展產品介紹】 |

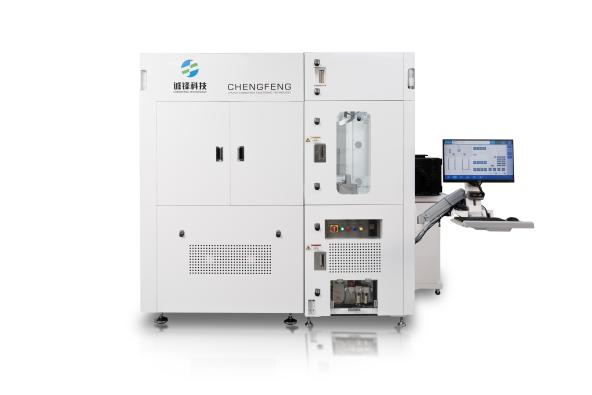

【CFW920 Wafer過程檢測設備(光學)】 適用領域: 1)FAB晶圓制造過程工藝控制 2)先進芯片封裝集成的缺陷檢測 檢測精度:170納米 技術參數: 相機:誠鋒定制高速高分辨率彩色相機 光源:寬光譜/激光光源 像素分辨率:170納米/像素 最 高Defect檢測精度:170納米 檢測能力:1 Pixel(AI) 鏡頭:5X/10X/20X 可檢測瑕疵類型:各個工藝節點的圖形圖案不良 漏檢率:低漏檢率,低過殺率,可高效創建新Recipe
|

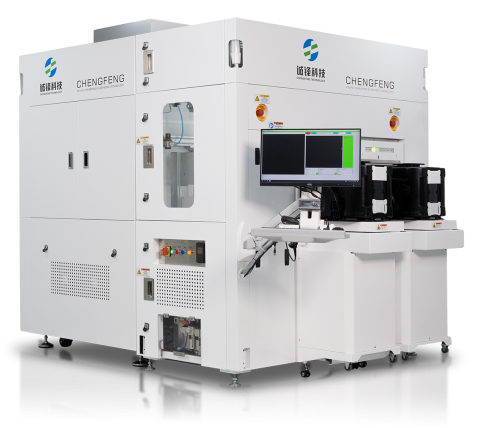

【CFW980 Wafer AOI設備】 適用領域: 1)FAB廠品質終檢 2)Wafer裂片前后的檢測 3)Wafer擴膜后的檢測 檢測精度:1~3微米 技術參數: 相機:誠鋒定制高速高分辨率彩色相機 光源:寬光譜/激光光源 CCD分辨率:Pixel size:2X(1.7微米),5X(0.68微米)瑕疵 檢測精度: >1微米 可檢測瑕疵類型:裂紋、劃傷、針痕、凹坑、臟污、異物、崩缺等 背面檢測:支持晶圓背面檢測(可選) 讀取方式:支持RFID讀取(可選) 接入端口:支持SECS、GEM協議 支持尺寸:支持4、6、8、12寸晶圓 Loadport:支持2個Loadport 設備輸出:MAP圖、噴黑打標(可選) 切割道:支持切割道檢測 復判模式:支持自動復判、手動復判雙模式 OCR:支持OCR(可選)
|
